自然界中已發(fā)現(xiàn)的含鐵礦物有300多種，可作為煉鐵原材料的鐵礦物僅20余種，其中主要的鐵礦物類型分別是、磁鐵礦、赤鐵礦、褐鐵礦和菱鐵礦四種，根據(jù)鐵礦石的性質(zhì)不同，其選礦方法也各部相同。

       下面分別介紹這四種鐵礦的選礦方法。

　　一、磁鐵礦選礦方法

　　磁鐵礦中主要含的鐵礦物為四氧化三鐵（Fe3O4），磁鐵礦石含鐵礦約85%左右，礦石硬度在5.5～6.5之間，比重在4.6～5.2之間，其突出特點(diǎn)是磁性強(qiáng)，因此弱磁選是其主要的選別方法。

　　弱磁選選別工藝根據(jù)其礦物組成，可分為單一弱磁選法、弱磁選-反浮選法和弱磁-強(qiáng)磁-浮選聯(lián)合選別法。

　　1、單一弱磁選法

　　主要適于礦物組成簡單的單一磁鐵礦物。選礦廠通過粗碎或中碎作業(yè)后，利用磁滑輪預(yù)先拋尾，將圍巖拋出后，可通過連續(xù)磨礦-弱磁選流程和階段磨礦-弱磁選流程兩種流程選別磁鐵物。

　　連續(xù)磨礦-弱磁選流程：適用于嵌布粒度較粗或鐵品位較高的磁鐵礦。

　　階段磨礦-弱磁選流程：適用于嵌布粒度細(xì)的低品位礦石。

　　磁鐵礦磁選現(xiàn)場

　　2、弱磁選-反浮選法

　　弱磁選-反浮選法主要是針對提高精礦品位較難或精礦二氧化硅雜質(zhì)較多的鐵礦。經(jīng)過破碎篩分-磨礦分級后，使用弱磁選-陽離子反浮選方法或磁選陰離子反浮選方法進(jìn)行選別磁鐵礦。

　　3、弱磁-強(qiáng)磁-浮選聯(lián)合法

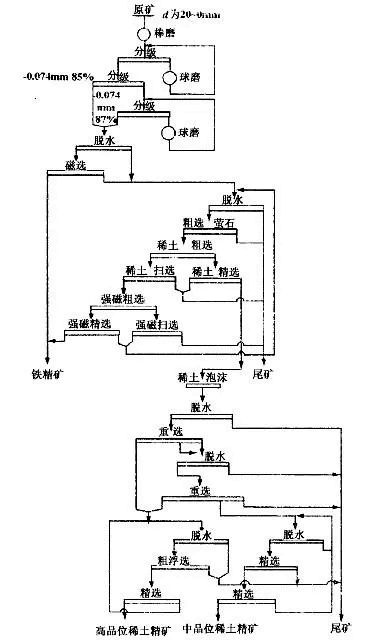

　　弱磁-強(qiáng)磁-浮選聯(lián)合流程多用來處理多金屬共生磁鐵礦石已經(jīng)含有赤鐵礦、褐鐵礦等鐵礦的混合鐵礦石。

　　二、赤鐵礦選礦方法

　　赤鐵礦是一種不含結(jié)晶水的三氧化二鐵（Fe2O3），褐鐵礦礦石含鐵35％一40％，硬度為5.5～6.5之間，比重為4.8～5.3之間。該種鐵礦石為弱磁性鐵礦。目前常見的赤鐵礦選礦方法主要有：重選法、磁選法和浮選法三種。

　　1、赤鐵礦重選法

　　赤鐵礦重選法可根據(jù)其礦物性質(zhì)，分為單一重選法和螺旋溜槽-搖床聯(lián)合重選法。

　　單一重選法：根據(jù)礦物粒度條件又分為細(xì)粒重選和粗粒重選，其中細(xì)粒重選是將破碎后的鐵礦進(jìn)行磨礦，使其單體解離后，再通過重選得到細(xì)粒高品位赤鐵精礦，該方法適用于嵌布粒度細(xì)、含磁性高的赤鐵礦；粗粒重選法因其礦物粒度較粗，因此多采用只破不磨法，然后通過重選拋棄破碎后的粗尾礦，多適于粗粒嵌布赤鐵礦石。

　　赤鐵礦單一重選法

　　螺旋溜槽-搖床聯(lián)合重選法：主要適于處理中細(xì)粒級赤鐵礦。可先采用螺旋溜槽進(jìn)行粗選，再利用搖床對粗精鐵礦進(jìn)行精選。

　　2、赤鐵礦磁選法

　　赤鐵礦磁選法主要適于處理含有非金屬礦物的赤鐵礦石，當(dāng)?shù)V漿進(jìn)入分選階段后，磁性礦粒可在不均勻磁場的作用下被磁化，這種情況下，即會受到磁場吸引力的作用，使其吸附在圓筒上被帶至礦端排出；而非磁性礦礫由于所受到的磁場作用較小，仍存在于礦漿中。

　　赤鐵礦磁選

　　3、赤鐵礦浮選法

　　赤鐵礦浮選法主要為正浮選和反浮選法兩種。

　　赤鐵礦正浮選法：主要適于處理單一的赤鐵礦，主要利用陰離子捕收劑，使赤鐵礦從原礦中浮出。

　　赤鐵礦反浮選法：多適用于品位較高，脈石易浮的赤鐵礦，主要利用陰、陽離子捕收劑，使赤鐵礦從原礦中浮出。

　　三、褐鐵礦選礦法

　　褐鐵礦是含結(jié)晶水的三氧化二鐵（mFe2O3•nH2O），褐鐵礦含鐵量在35％一40％，其礦石較松軟，比重小。目前常用的褐鐵礦選礦法主要有單一選別流程、聯(lián)合選別法。

　　1、褐鐵礦單一選別法

　　褐鐵礦單一重選法：該工藝適用于小型選礦廠，主要采用螺旋溜槽進(jìn)行預(yù)先富集，再通過搖床進(jìn)行精選。

　　褐鐵礦單一浮選法：主要適于性質(zhì)簡單的褐鐵礦選別。該工藝包括正浮選和反浮選，一股情況下，正浮選不單獨(dú)使用，需和強(qiáng)磁選相結(jié)合使用，反浮選通過采用陰陽離子聯(lián)合可進(jìn)行單一浮選。

　　褐鐵礦浮選法

　　褐鐵礦單一強(qiáng)磁選法：主要利用高梯度磁選機(jī)分選褐鐵礦。

　　2、褐鐵礦聯(lián)合選別法

　　褐鐵礦重選-強(qiáng)磁選法：主要適于細(xì)粒褐鐵礦選別，將褐鐵礦經(jīng)細(xì)碎或棒磨后進(jìn)行洗礦、篩分分級和脫泥處理，粗粒級采用重選獲得精礦，中間粒級經(jīng)磁選獲得精礦，細(xì)粒級和礦泥則采用高梯度磁選機(jī)獲得精礦。

　　褐鐵礦選擇性絮凝浮選法：通過細(xì)磨后，在礦物中添加碳酸鈉和水玻璃，使礦漿得意良好分散，利用擇性絮凝法使褐鐵礦選擇性絮凝，然后再使用浮選法獲得高品位褐鐵精礦。

　　褐鐵礦選擇絮凝浮選法

　　四、菱鐵礦選礦法

　　菱鐵礦是一種鐵的碳酸鹽類礦物（FeCO3），其鐵含量在48%以下，硬度在3.5～4之間，比重3.8。目前常用的菱鐵礦選礦方法主要有重選法、強(qiáng)磁選法、浮選法和磁化焙燒法。

　　1、菱鐵礦重選法：菱鐵礦重選法主要適于粗粒嵌布的單一菱鐵礦，可通過重懸浮液選礦法或跳汰選礦法。

　　2、菱鐵礦強(qiáng)磁選法：菱鐵礦強(qiáng)磁選主要適于弱磁選菱鐵礦，利用礦物的磁導(dǎo)率不同，使其通過磁場，將有磁礦物進(jìn)行吸附，并經(jīng)過集料漏斗將其收集。

　　3、菱鐵礦浮選法：菱鐵礦浮選法主要適于含菱鐵礦的混合鐵礦物，利用菱鐵礦的表面化學(xué)性質(zhì)，疏水絮凝和表面吸附特征等進(jìn)行浮選，以選別除有用鐵礦物。

　　菱鐵礦浮選法

　　以上便是4類常見鐵礦選礦方法，針對不同類型鐵礦其選礦方法也不盡相同，至于選擇那種選礦方法，應(yīng)先通過選礦試驗(yàn)確定其礦石性質(zhì)，再進(jìn)行工藝流程的定制，以此來選擇適合自己的工藝流程，切記不可胡亂套用。
